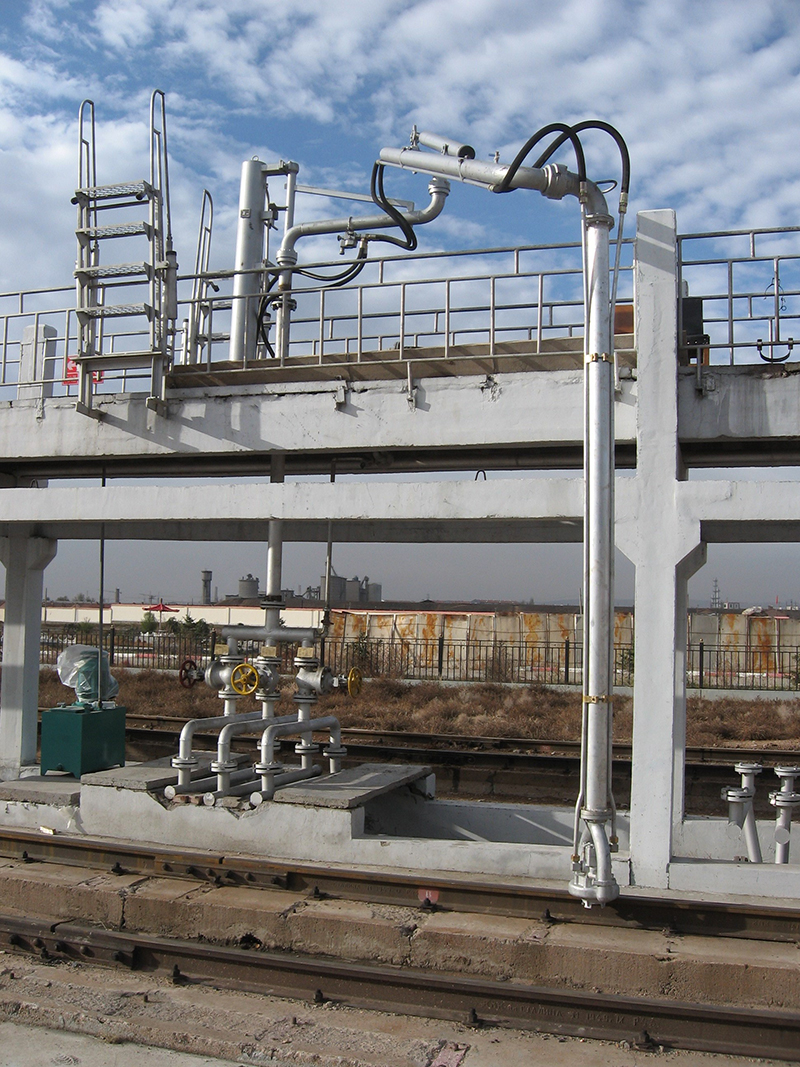

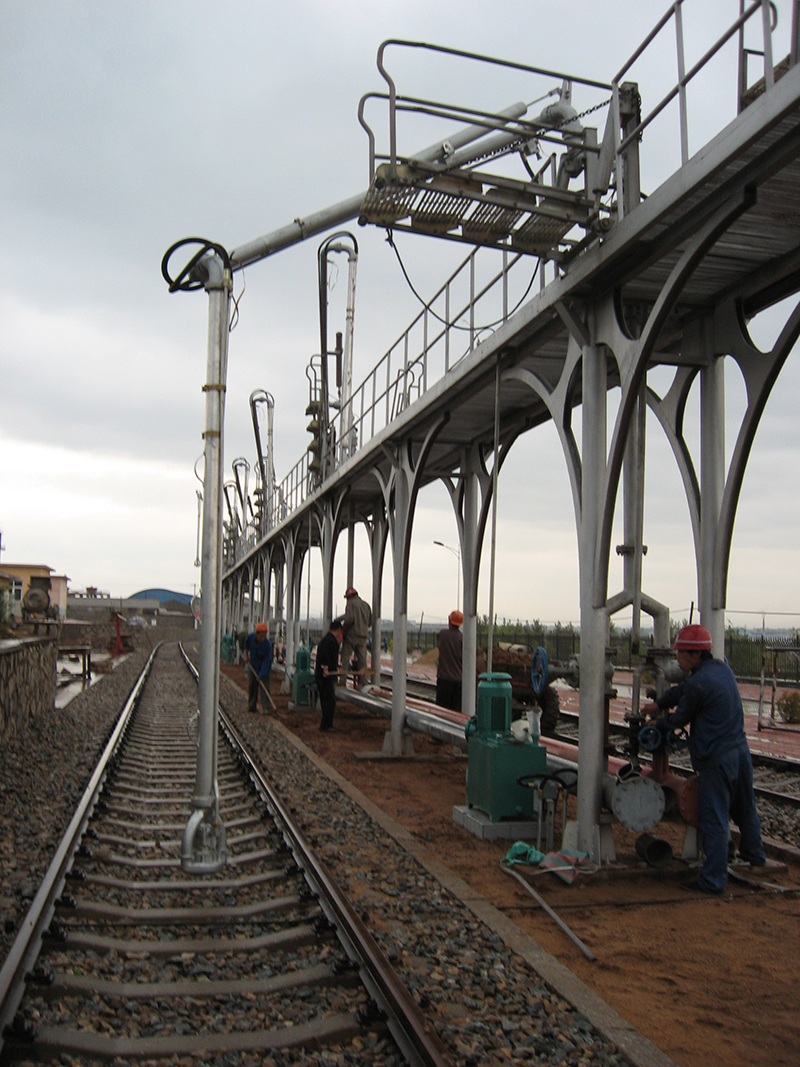

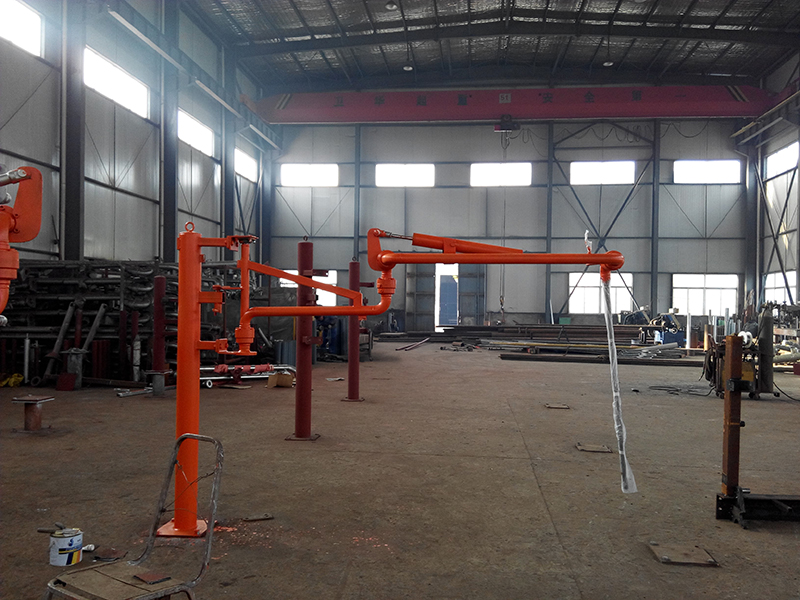

頂部裝卸鶴管AL1403

　產品介紹：

　　流體裝卸臂又稱鶴管，由轉動靈活，密封性好的旋轉接頭與鋼性彎頭及管道連接起來，用于裝卸棧橋儲運管線與公路、鐵路槽車之間液體或氣體產品傳輸?shù)膶Ｓ迷O(shè)備。

型號：1403

　　關鍵部件旋轉接頭采用合金鋼及不銹鋼材質，采用精密數控機床加工，內藏雙滾道支承結構，能夠承受苛酷的軸向、徑向及力矩負荷，轉動靈活、可靠、無泄漏。內部密封圈結構獨特，采用耐磨、耐腐蝕的增強聚四氟乙烯PTFE，內嵌不銹鋼骨架，密封面經拋光處理，耐磨性能極佳，密封性能優越、可靠。組件彈簧缸平衡機構設計合理，能使裝卸臂在操作范圍內隨遇平衡，避免裝卸臂因不平衡而出現碰撞現象，無需再使用笨重的配重鐵，使操作靈活、安全。

　　使用范圍：

　　1、用于槽車頂部敞開式和密封式或底部裝卸操作;

　　2、在裝卸工程中，在槽車正常移動范圍內與槽車隨動;

　　3、可采用手動或氣動操作;

　　4、平衡可通過彈簧缸來實現;

　　5、有多種附件可供選配以實現安全操作或環境保護;

　　6、管道可采用碳鋼，不銹鋼或PTFE襯碳鋼等材質制造;

　　7、適用于汽、煤、柴油、液態化工介質的汽、火車頂部裝卸。卸車裝置可不需另配管道泵，潛油泵可采用氣動或液動方式。其他介質可選型相應型號的鶴管;

　　性能特點：

　　1、所有承壓主管道焊縫采用氬弧焊，完全符合HG/T 21608-96標準;

　　2、佩帶優質合理的靜電接地系統，靜電電阻小于2歐，安全性能可靠;

　　3、結構合理，以最小的臂尺寸，來實現最大的包絡范圍;

　　4、在裝卸作業中，隨槽車在正常范圍內移動，發揮充分的可撓性;

　　5、管道材質可選用碳鋼、不銹鋼、低溫鋼、鋁、玻璃鋼、內襯四氟等;

　　6、按左側型或右側型設計制造，結構形式也可根據現場需要專門設計;

　　7、可配置可靠的液動、氣動或電動操作系統，安全的報警系統;

　　8、可實現自動化作業，PLC控制，方便作業、檢修;

　　9、靈巧多樣的附件用以實現環境保護盒安全操作;

　　10、優質的表面處理和涂層，使設備具有良好的耐候性;
