鶴管拉斷閥脫離裝置的結構

　　鶴管拉斷閥主體結構有哪些呢，華德小編帶大家梳理一下。

　　其主體由兩個單向閥組成。單向閥主要由殼體、閥瓣、主密封圈、主密封座、導流板等組成。

　　下面依次介紹下最重要的三部分。

　　1)殼體

　　設計有三個三角形耳座，拉斷螺栓通過耳座將兩單向閥對接;中間為導流孔，導流孔的設計滿足流通面積的要求;導流板焊接在殼體法蘭端流道內，作為彈簧的支座。

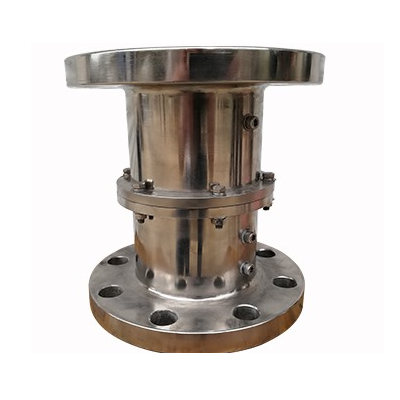

機床廠裝備推薦：拉斷閥


　　2)閥瓣

　　設計為雙球面陀螺形結構，這樣的設計有利于保證良好的密封性，減小介質的流通阻力從而減少壓力損失，同時避免介質流過時紊流現象的產生。

　　閥瓣的前端設計有耳軸，兩個閥瓣的耳軸采用陰、陽配合的結構形式：當兩單向閥對接時，靠閥瓣前端耳軸的相互作用實現單向閥的開啟;閥瓣后端設計有彈簧固定軸，在固定軸尾端設計一臺階：固定軸尾端的細軸段起導向作用，臺階起限位作用，限制因介質的流速和壓力的變化而對閥門開度的影響。

　　3)主密封圈

　　采用具有良好彈性的橡膠制成，靠主密封座壓緊、固定。主密封座與密封圈的接觸面采用內球面設計，其曲率與閥瓣密封面相同，該設計具有防火功能，即若因現場失火而燒壞軟密封時，閥瓣便與主密封座接觸形成金屬硬密封，依靠硬密封能夠防止介質的大量泄漏。
