簡析液氨鶴管

　　液氨鶴管(陸用流體裝卸臂)

　　液氨鶴管 — 顧名思義，是用做液氨裝卸作業的鶴管(陸用流體裝卸臂)。什么是裝卸車鶴管?

　　首先來了解一下什么是液氨，液氨，又稱為無水氨，是一種無色液體，有強烈刺激性氣味。氨作為一種重要的化工原料，為運輸及儲存便利，通常將氣態的氨氣通過加壓或冷卻得到液態氨。液氨易溶于水，溶于水后形成銨根離子NH4+、氫氧根離子OH-，溶液呈堿性。液氨多儲于耐壓鋼瓶或鋼槽中，且不能與乙醛、丙烯醛、硼等物質共存。液氨在工業上應用廣泛，具有腐蝕性且容易揮發，所以其化學事故發生率很高。

　　液氨鶴管參數：

　　1.設計壓力：2.5MPa;試驗壓力：3.75MPa

　　2.設計溫度：-40℃～+60℃

　　3.輸送介質：液氨

　　4.接管法蘭標準：HG20592

　　5.公稱尺寸：液相：PN2.5 DN50 ; 氣相：PN2.5 DN25

　　6.接車形式：快速接頭

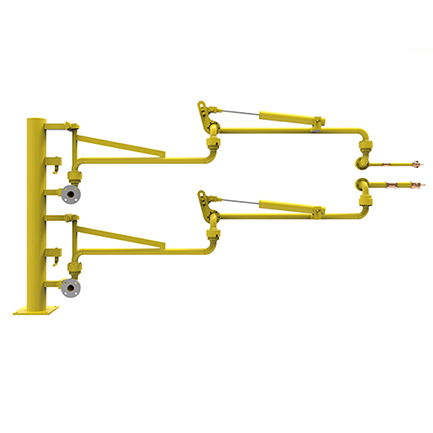

　　液氨鶴管主要結構：

　　立柱：起支撐作用，承受臂展開時的翻轉力矩旋轉接頭：由轉動件及密封件等組成，主要用于連接液體裝卸臂的不同組件作相對旋轉的并能承受荷載的部件內臂：用于連接輸送管道，并與外臂連接的部件外臂：可在水平面和垂直面的范圍內轉動，主要用于裝卸臂同槽車、槽船調整對接工作位置的部件平衡器：用于平衡外臂轉動力矩的部件快速接頭：手動或液壓驅動，能同槽車或槽船接口快速連接的部件球閥：手動控制裝卸開關拉斷閥(可選)：用于同汽車槽車接口連接的緊急脫離閥件

　　液氨鶴管主要材質：

　　1. 管道法蘭及管件： 304;球閥：304;

　　2. 快速接頭：304旋轉接頭：外圈30CrMo或45鋼，內圈304，法蘭304

　　3.主密封圈：PTFE，不銹鋼骨架
