密閉式頂部裝卸鶴管AL1412

1412密閉式頂部裝卸臂的組成

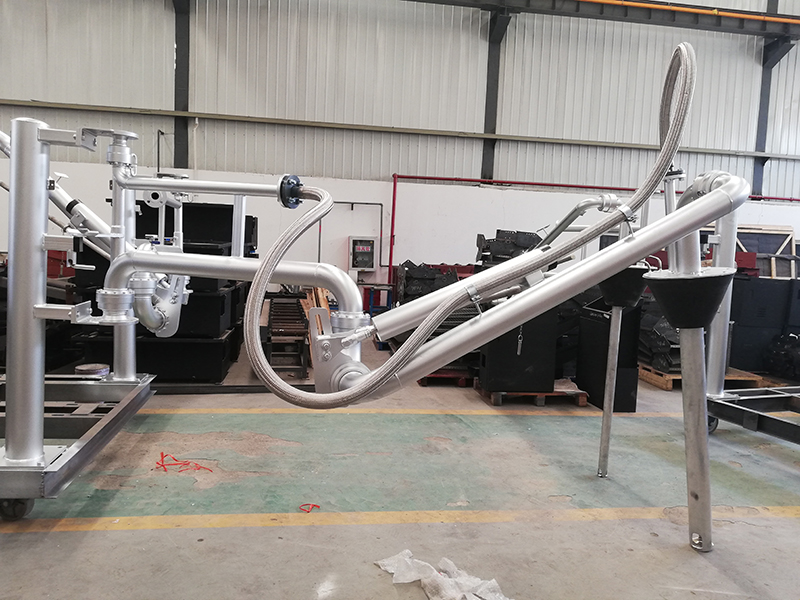

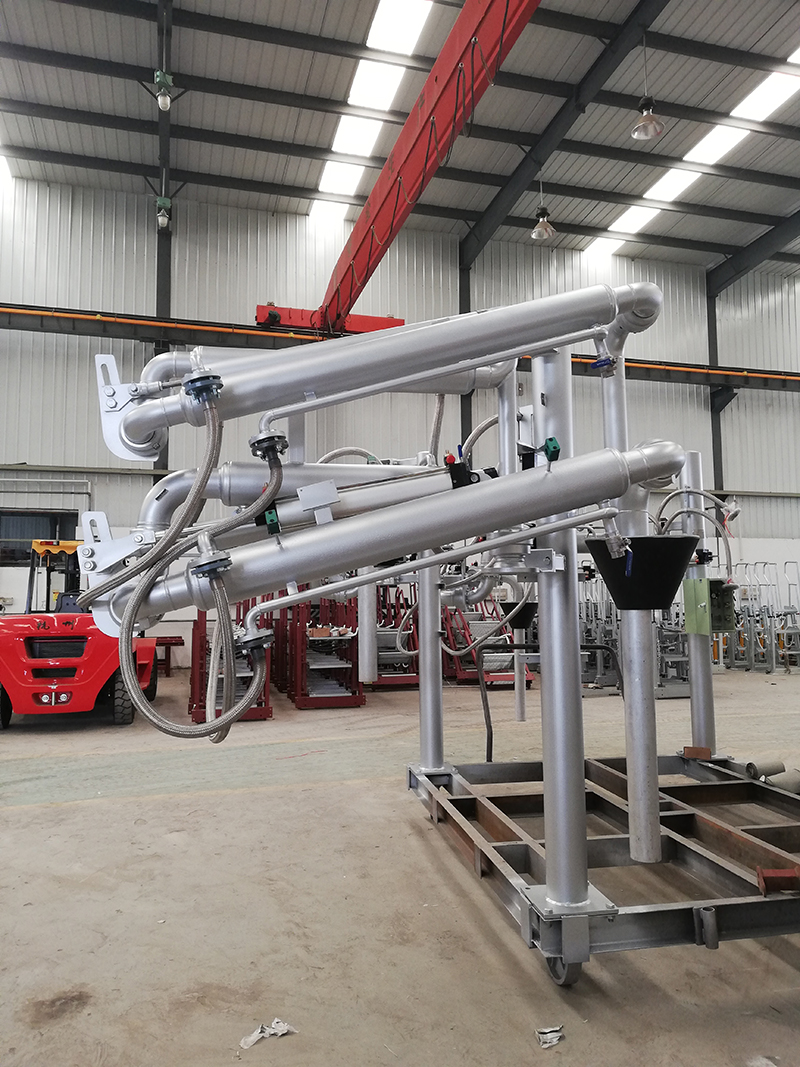

密閉式頂部裝卸臂由5個旋轉接組成回轉機構，液相4個，氣相1個。氣相一般為DN50，液相根據客戶需要的流量選擇。氣相在轉接處使用金屬軟管連接，保證鶴管的旋轉靈活性。鶴管液相接口朝下，氣相接口朝上，一般氣相會多臺匯總在一個主管上，如果單臺排空的話，需要加帶雨帽的阻火器，防止管道進入點燃源。垂管上有一個錐形密封帽，裝車時垂管插到槽車的頂部灌口，密封帽壓實在灌口處，鎖緊外臂鎖緊桿（或者氣缸壓緊，在和油氣回收配合使用時，建議鶴管增加氣缸，達到充分密閉的作用，因為空的槽車在裝車時物料逐漸增多，槽車輪胎壓扁，槽車降低，密封帽就不能很好的密封了，必須有氣缸對密封帽有一個壓力，才能使密封帽始終跟緊灌口。達到有效密閉的效果，油氣回收需要密閉效果達到90%-95%）密封帽密閉后，槽車里氣化的介質就能通過鶴管上的氣相管道排空或者抽入油氣回收系統

型號：1412

鶴管產品性能

◆    關鍵件旋轉接頭采用合金鋼及不銹鋼材質，采用精密數控機床加工，內藏雙滾道支承結構，能夠承受苛酷的軸向、徑向及力矩負荷，轉動靈活、可靠、無泄露。

◆    密封圈結構獨特，采用PTFE增強聚四氟材料，內嵌不銹鋼骨架，密封面經拋光處理，耐磨性能極佳，密封性能優越、可靠。

◆    彈簧缸平衡系統可在任意點平衡，使對位操作輕巧、合理。

◆    所有承壓主管道焊縫采用氬弧焊，完全符合HG/T 21608-96標準。

◆    配帶優質合理的靜電接地系統，靜電電阻小于2Ω，安全性能可靠。

◆    結構合理，以最小的臂尺寸，來實現最大的包絡范圍。

◆    裝卸作業中，隨槽車在正常范圍內移動，發揮充分的可撓性。

◆    管道材質可選用碳鋼、不銹鋼、低溫鋼、鋁、玻璃鋼、內襯四氟等。

◆    鶴管表面采用噴砂除銹，選用優質油漆，先進的噴涂工藝，既保證了良好的外觀質量，又具備極強的抗腐蝕能力。

◆    按左側型或右側型設計制造，結構形式也可專門設計。

◆    可配置可靠的液動、氣動或電動操作系統，安全的報警系統。

◆    可實現自動化作業，PLC控制，方便作業、檢修。

◆    靈巧多樣的附件用以實現環境保護和安全操作。

◆    鶴管（裝卸臂）按HG/T21608標準進行嚴格檢驗和試驗，其各項性能參數均可得到有效保證。

◆    我司不僅擁有壓力管道設計和安裝資質，同時嚴格執行ISO9001質量體系，對鶴管的設計、制造、安裝和服務進行全過程的控制。
